Op ons kantoor en in onze werkplaats zijn wij vaak druk met ontwikkelen van klant specifieke egalisatie systemen. Een goed voorbeeld hiervan is onze eigen leveller die we dagelijks gebruiken op infra werken. Natuurlijk bieden we niet enkel nieuwe levellers aan, maar we kunnen ook je bestaande leveller onderhouden, repareren en aanpassen. Zowel op het mechanische vlak als de elektronica en software.

Neem ook zeker een kijkje bij de mogelijkheden die wij bieden op het vlak van het op- of ombouwen van jou eigen leveller met een andere besturing

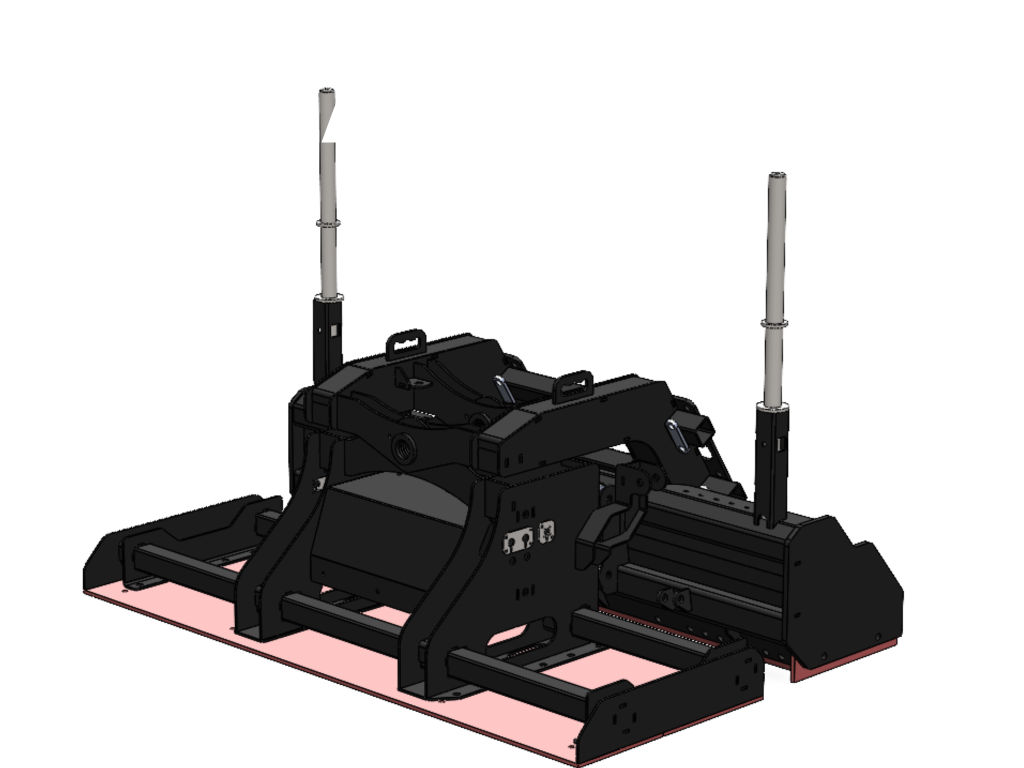

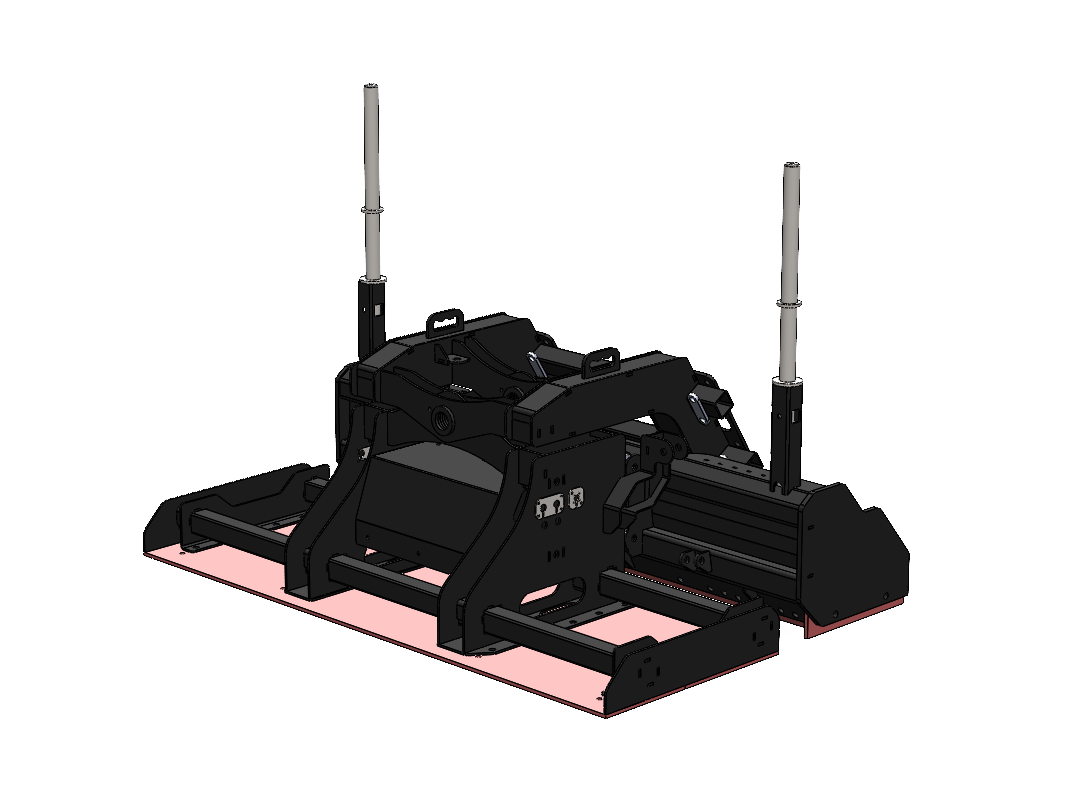

TDB Classic Leveller

Als je een leveller zoekt om te gebruiken in combinatie met een Loader of skidsteer dan is de TDB Classic Leveller ideaal!

De TDB Classic Leveller is onze meest eenvoudige leveller. Hij is perfect voor mensen die opzoek zijn naar een budget-proof concept zonder al te veel poespas.

Het grote voordeel van de leveller is dat er weinig tot geen hydraulische aanpassingen moeten worden uitgevoerd op de machine. Hij is namelijk lichtgewicht en daarbij heel eenvoudig opgebouwd.

De drukplaat met grote oppervlakte zorgt voor een goede afdichting. De slijtdelen kunnen omgekeerd worden en zijn makkelijk te vervangen.

Alle aansturingen van de Leveller zit opgebouwd onder een kap, dit zorgt ervoor dat alles schoon blijft, maar ook dat de leveller mooi afgewerkt uitziet.

Ze zijn te krijgen in drie bouwgrootte:

-2 tot 5 TON, deze is tussen de 1,2 en 1,8m breed
-5 tot 8 TON, deze is tussen de 1,8 en 2,5m breed
-8 tot 12 TON, deze is tussen de 2,5 en 3,4m breed

De TDB aanbouwstukken worden allemaal aangestuurd met een systeem dat is ontstaan uit praktijkervaringen.

Meestal wordt onze TDB Classic Leveller met de 2D Lite besturing aangestuurd. Het systeem bevat een joystickkastje met een lcd-schermpje erop. Het is zo eenvoudig mogelijk opgebouwd, zodat het budget-proof kan worden opgebouwd en gemakkelijk te besturen is.

Het is natuurlijk ook mogelijk om de leveller met  een uitgebreider systeem op te bouwen. Dan wordt er gebruik gemaakt van een 5.7 inch touchscreen scherm en andere soort joystick. Deze besturing is prijziger, maar biedt een heel aantal meer functie en de mogelijkheid tot 3D besturing

Onze 2D Smart Motion Besturingssysteem kan ook gekoppeld worden met een 3D systeem
(denk aan Topcon, Leica, Trimble, …)
Deze 3D besturing werkt dan volgens Smart Motion. Ook is het hierbij dan mogelijk om de taster en het 3D systeem tegelijk te gebruiken.
Let op! 3D besturing is niet mogelijk in combinatie met de 2D Lite besturing!

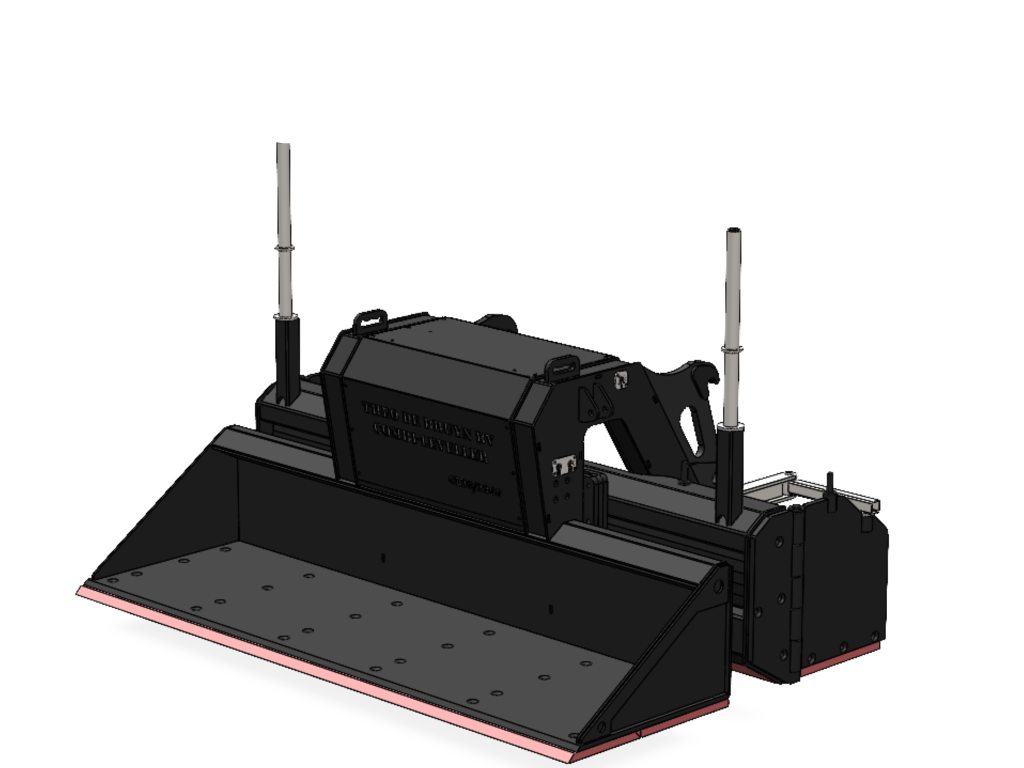

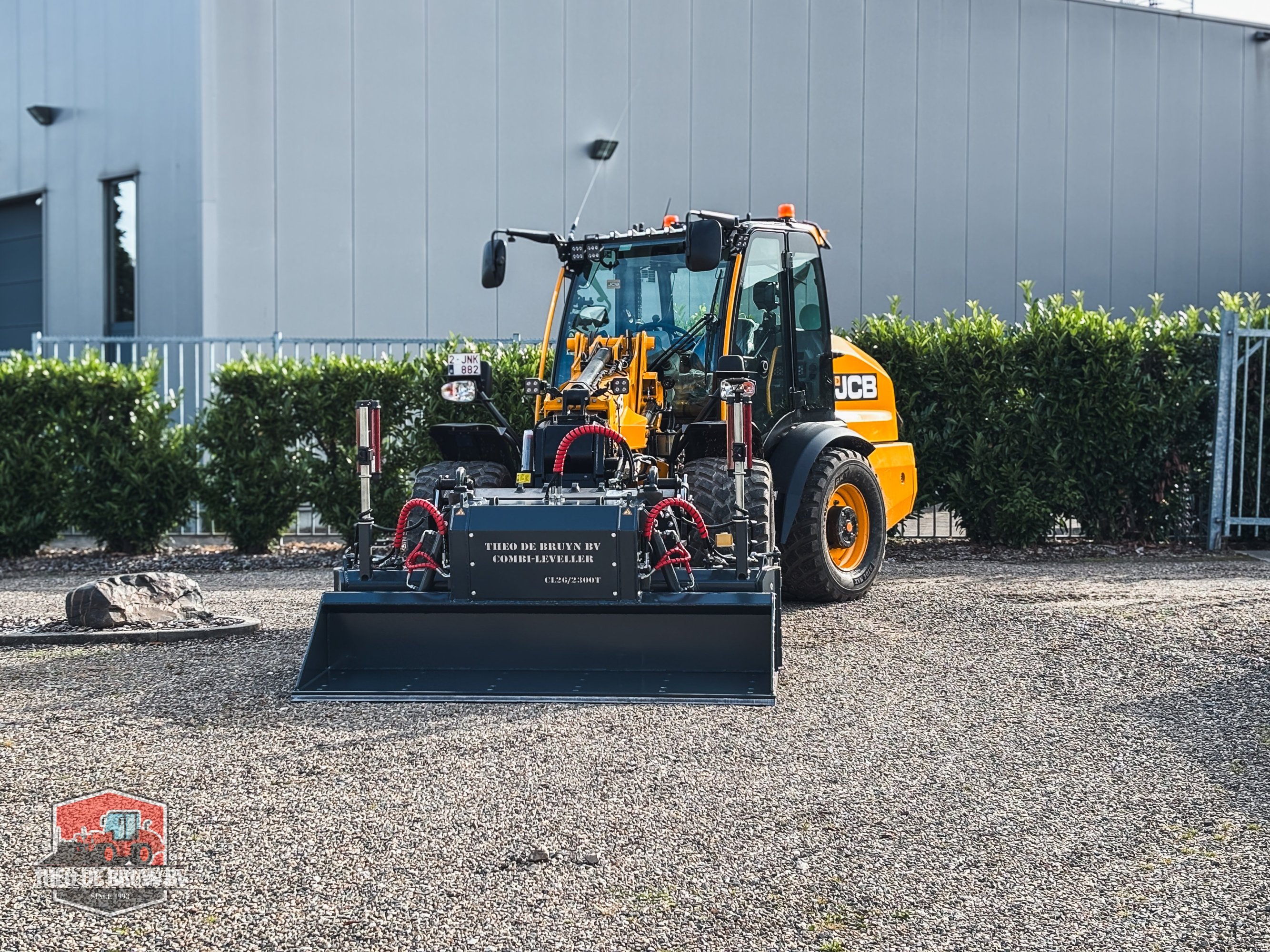

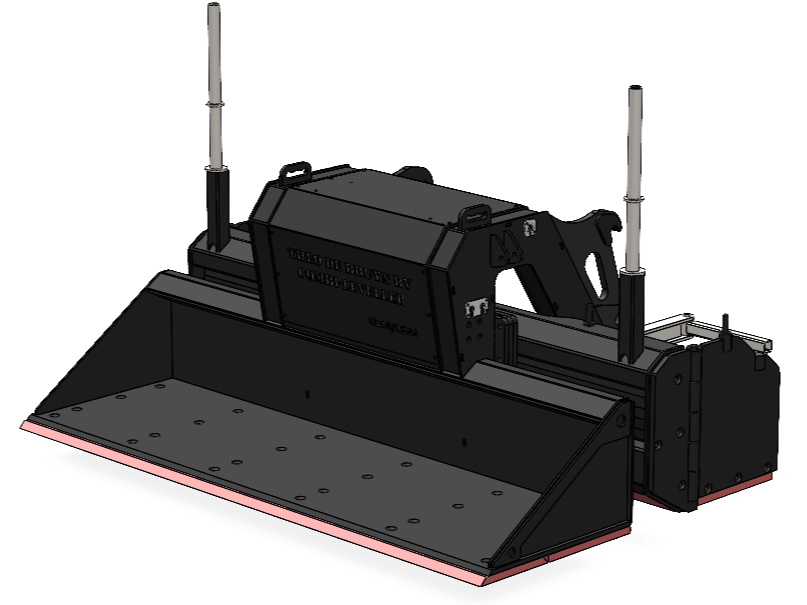

TDB Combi Leveller

Als je een leveller zoekt om te gebruiken in combinatie met een Loader of skidsteer en is het vaak handig om ook een schepbak te kunnen gebruiken tijdens de werkzaamheden. Dan is de TDB Combi Leveller ideaal!

De TDB Combi Leveller is redelijk eenvoudig, maar ontkomt zeker niet aan de nodige eigenschappen.

De deurtjes zijn vanuit de machine hydraulisch bestuurbaar met de joystick.
Ook is het een leveller en schepbak gecombineerd, en dit brengt natuurlijk een heel aantal voordelen met zich mee tijdens het uitvoeren van de werkzaamheden.
Dit alles werkt zonder smering, dus geen geknoei met vet.

Alle aansturing van de Leveller zit opgebouwd onder een kap, dit zorgt ervoor dat alles schoon blijft, maar ook dat de Leveller mooi afgewerkt uitziet.
De leveller wordt verbonden aan de machine via twee hydraulische snelkoppelingen en één 10 polige stekker. Hij kan dus snel en eenvoudig worden afgekoppeld.

Ze zijn te krijgen in drie bouwgrootte:
-2 tot 5 TON, deze is tussen de 1,2 en 1,8m breed.
-5 tot 8 TON, deze is tussen de 1,8 en 2,5m breed.
-8 tot 12 TON, deze is tussen de 2,5 en 3,4m breed.
De TDB aanbouwstukken worden allemaal aangestuurd met een systeem dat is ontstaan uit praktijkervaringen.
Door ons Smart Motion Systeem onderscheiden wij ons van alle andere systemen. Smart Motion beschikt namelijk over een heel aantal speciale functies.

Het aanbouwstuk wordt met één proportionele joystick aangestuurd. Dit kan met een thumb-joystick die bevestigd is aan de joystick van de machine zelf, maar dat moet de joystick van de machine wel toelaten. Of met een los joystickkastje. De jog-knoppen op de joystick en in het systeem zijn ideaal voor het verstellen van de afwerkhoogte.

De taster die op de deuren van de Leveller zitten zorgt ervoor dat de deuren automatisch op maat van het touw blijven.

Alle ventielen worden aangestuurd met Smart Motion. Het systeem zorgt ervoor dat overbodige bewegingen worden voorkomen.
Ook kan je de gain van elke sensor apart instellen.

Al deze functies kunnen bestuurd worden via een 5,7 inch touchscreen. We hebben het principe van een telefoon nagemaakt, dus alles wordt weergegeven in pictogrammen en met zo weinig mogelijk tekst. Dit maakt het een heel stuk overzichtelijker
Onze 2D Smart Motion Besturingssysteem kan ook gekoppeld worden met een 3D systeem
(denk aan Topcon, Leica, Trimble, …)
Deze 3D besturing werkt dan volgens Smart Motion. Ook is het hierbij dan mogelijk om de taster en het 3D systeem tegelijk te gebruiken.

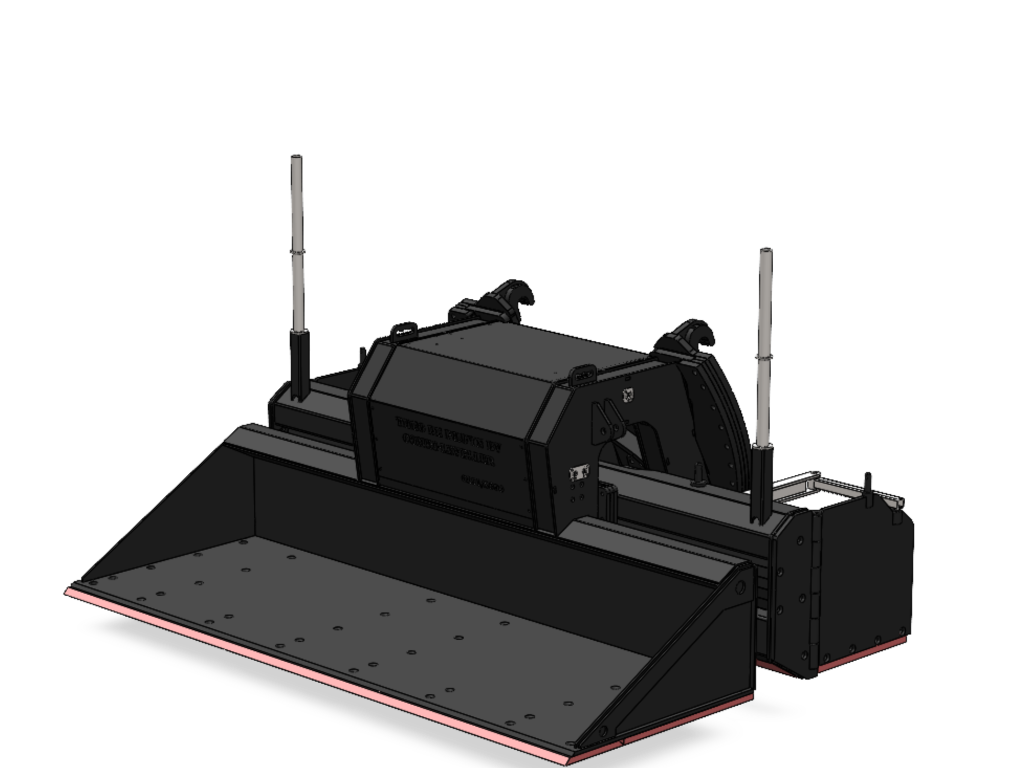

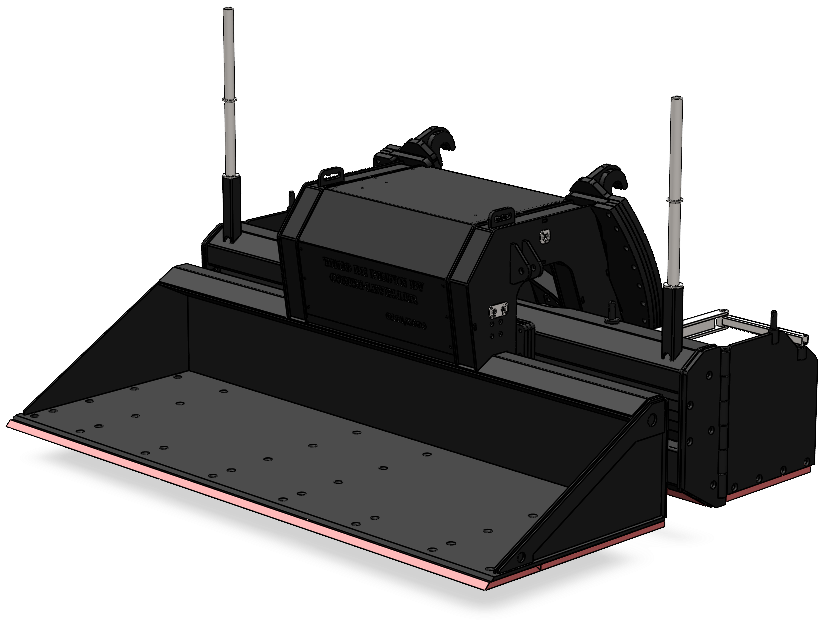

TDB Combi leveller type tilt

Als je een leveller zoekt om te gebruiken in combinatie met een Loader of Skidsteer en je regelmatige complexe modellen wilt gaan afwerken, dan is de TDB Combi Leveller type Tilt ideaal!

De TDB Combi Leveller Type Tilt is perfect voor de complexere en voor bredere machines.
Hij heeft een kantelstuk aan de snelwissel waardoor de machine onafhankelijk van het aanbouwstuk kantelt.
Hierbij wordt gebruikt gemaakt van kantelcilinders.
Het kantelstuk heeft aan één kant een aparte vorm om zo veel mogelijk draagvlak te houden tijdens het bewegen ervan.

De deurtjes zijn vanuit de machine hydraulisch bestuurbaar met de joystick.
Ook is het een leveller en schepbak gecombineerd, en dit brengt natuurlijk een heel aantal voordelen met zich mee tijdens het uitvoeren van de werkzaamheden.
Dit alles werkt zonder smering, dus geen geknoei met vet.

Alle aansturing van de Leveller zit opgebouwd onder een kap, dit zorgt ervoor dat alles schoon blijft, maar ook dat de Leveller mooi afgewerkt uitziet.
De leveller wordt verbonden aan de machine via twee hydraulische snelkoppelingen en één 10 polige stekker. Hij kan dus snel en eenvoudig worden afgekoppeld.

Ze zijn te krijgen in drie bouwgrootte:
-2 tot 5 TON, deze is tussen de 1,2 en 1,8m breed.
-5 tot 8 TON, deze is tussen de 1,8 en 2,5m breed.
-8 tot 12 TON, deze is tussen de 2,5 en 3,4m breed.
De TDB aanbouwstukken worden allemaal aangestuurd met een systeem dat is ontstaan uit praktijk ervaringen.
Door ons Smart Motion Systeem onderscheiden wij ons van alle andere systemen. Smart Motion beschikt namelijk over een heel aantal speciale functies.

Het aanbouwstuk wordt met één proportionele joystick aangestuurd. Dit kan met een thumb-joystick die bevestigd is aan de joystick van de machine zelf, maar dat moet de joystick van de machine wel toelaten. De jog-knoppen op de joystick en in het systeem zijn ideaal voor het verstellen van de afwerkhoogte.

De taster die op de deuren van de Leveller zitten zorgt ervoor dat de deuren automatisch op maat van het touw blijven.

Alle ventielen worden aangestuurd met Smart Motion. Het systeem zorgt ervoor dat overbodige bewegingen worden voorkomen.
Ook kan je de gain van elke sensor apart instellen.

Al deze functies kunnen bestuurt worden via een 5,7 inch touchscreen. We hebben het principe van een telefoon nagemaakt, dus alles wordt weergegeven in pictogrammen en met zo weinig mogelijk tekst. Dit maakt het een heel stuk overzichtelijker
Onze 2D Smart Motion Besturingssysteem kan ook gekoppeld worden met een 3D systeem
(denk aan Topcon, Leica, Trimble, …)
Deze 3D besturing werkt dan volgens Smart Motion. Ook is het hierbij dan mogelijk om de taster en het 3D systeem tegelijk te gebruiken.

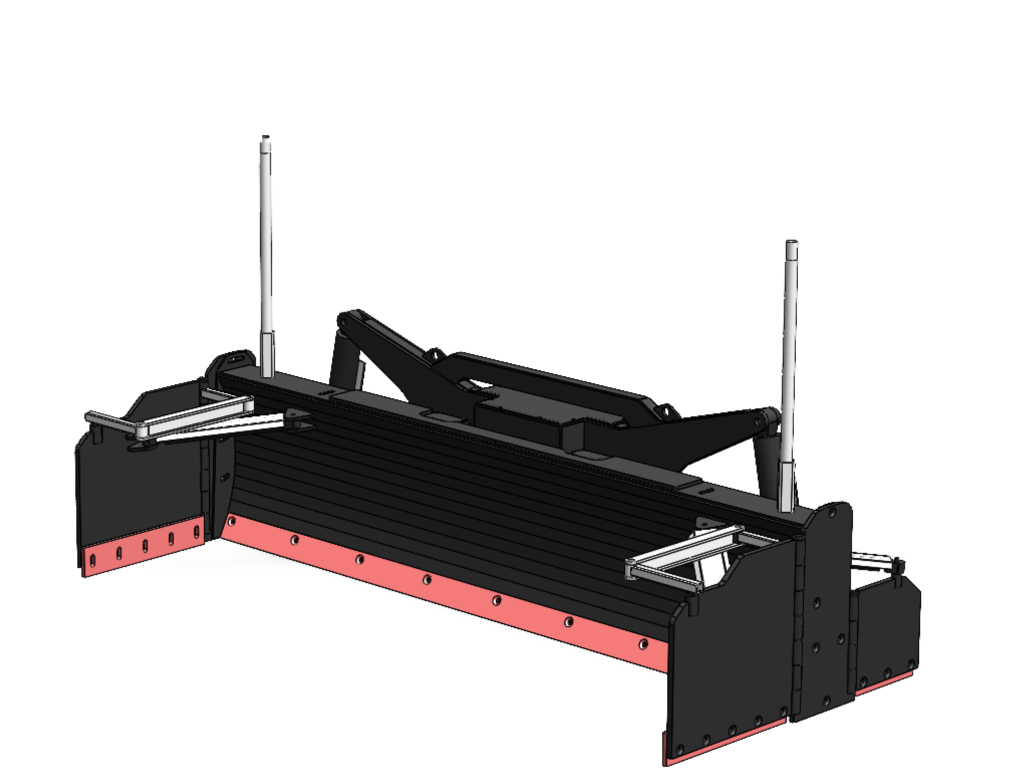

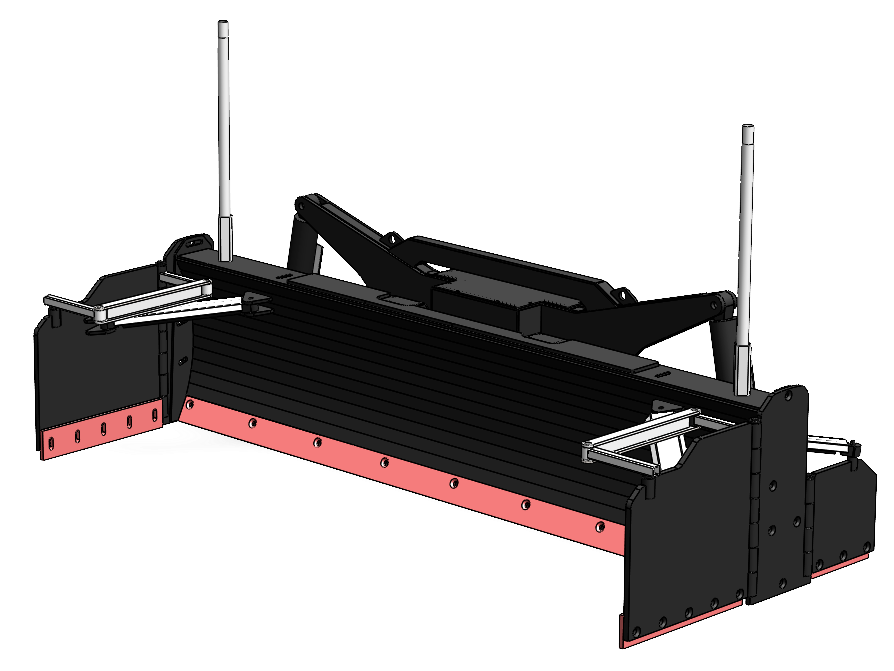

TDB Excavator Blade

Als je niet bestuurder bent van een Skidsteer of Loader, dan is een TDB Excavator Blade zeer waarschijnlijk de oplossing voor jou!

De TDB Excavator Blade is ideaal voor aan een graafmachine.
Hij kan dienen als kilver en als duwblad, maar dat is heel afhankelijk van aan welke machine hij komt te hangen en welke werkzaamheden je ermee wenst uit te voeren.

De deurtjes zijn vanuit de machine hydraulisch bestuurbaar met de joystick.
Dit alles werkt zonder smering, dus geen geknoei met vet.

Alle aansturing van de Blade zit opgebouwd onder een kap, dit zorgt ervoor dat alles schoon blijft, maar ook dat de Blade mooi afgewerkt uitziet.
De Balde wordt verbonden aan de machine via twee hydraulische snelkoppelingen en één 10 polige stekker. Hij kan dus snel en eenvoudig worden afgekoppeld.

Ze zijn te krijgen in drie bouwgrootte:
-5 tot 8 TON
-8 tot 12 TON
-12 tot 30 TON
De TDB aanbouwstukken worden allemaal aangestuurd met een systeem dat is ontstaan uit praktijk ervaringen.
Door ons Smart Motion Systeem onderscheiden wij ons van alle andere systemen. Smart Motion beschikt namelijk over een heel aantal speciale functies.

Het aanbouwstuk wordt met één proportionele joystick aangestuurd. Dit kan met een thumb-joystick die bevestigd is aan de joystick van de machine zelf, maar dat moet de joystick van de machine wel toelaten. De jog-knoppen op de joystick en in het systeem zijn ideaal voor het verstellen van de afwerkhoogte.

De taster die op de deuren van de Leveller zitten zorgt ervoor dat de deuren automatisch op maat van het touw blijven.

Alle ventielen worden aangestuurd met Smart Motion. Het systeem zorgt ervoor dat overbodige bewegingen worden voorkomen.
Ook kan je de gain van elke sensor apart instellen.

Al deze functies kunnen bestuurt worden via een 5,7 inch touchscreen. We hebben het principe van een telefoon nagemaakt, dus alles wordt weergegeven in pictogrammen en met zo weinig mogelijk tekst. Dit maakt het een heel stuk overzichtelijker
Onze 2D Smart Motion Besturingssysteem kan ook gekoppeld worden met een 3D systeem
(denk aan Topcon, Leica, Trimble, …)
Deze 3D besturing werkt dan volgens Smart Motion. Ook is het hierbij dan mogelijk om de taster en het 3D systeem tegelijk te gebruiken.

TDB Combi leveller type multi

Als je meerdere toepassingen nodig hebt en ook wel eens deze toepassingen zou willen combineren, dan is de TDB Combi Leveller Type Multi ideaal.

Voor degene die meerdere toepassingen nodig heeft en ook wel eens deze toepassingen zou willen combineren hebben we de TDB Combi Leveller Type Tilt ontwikkeld.
Deze is ontstaan uit eigen ervaringen uit de praktijk.

De Type Multi bestaat uit verschillende samenstellingen.
We hebben een Grader die bestaat uit een blad en de aanhangbok. Dit schuifblad kan ook onafhankelijk gebruikt worden.
Ook kan het schuifblad met de schepbak gecombineerd worden, maar de schepbak kan ook weer onafhankelijke gebruikt worden.
Doordat alles gecombineerd kan worden beperk je ook de transport beweging.

De deurtjes zijn vanuit de machine hydraulisch bestuurbaar met de joystick.
Ook is het een leveller en schepbak gecombineerd, en dit brengt natuurlijk een heel aantal voordelen met zich mee tijdens het uitvoeren van de werkzaamheden.
Dit alles werkt zonder smering, dus geen geknoei met vet.

Alle aansturing van de Leveller zit opgebouwd onder een kap, dit zorgt ervoor dat alles schoon blijft, maar ook dat de Leveller mooi afgewerkt uitziet.
De leveller wordt verbonden aan de machine via twee hydraulische snelkoppelingen en één 10 polige stekker. Hij kan dus snel en eenvoudig worden afgekoppeld.

Ze zijn te krijgen in drie bouwgrootte:
-2 tot 5 TON, deze is tussen de 1,2 en 1,8m breed.
-5 tot 8 TON, deze is tussen de 1,8 en 2,5m breed.
-8 tot 12 TON, deze is tussen de 2,5 en 3,4m breed.
De TDB aanbouwstukken worden allemaal aangestuurd met een systeem dat is ontstaan uit praktijk ervaringen.
Door ons Smart Motion Systeem onderscheiden wij ons van alle andere systemen. Smart Motion beschikt namelijk over een heel aantal speciale functies.

Het aanbouwstuk wordt met één proportionele joystick aangestuurd. Dit kan met een thumb-joystick die bevestigd is aan de joystick van de machine zelf, maar dat moet de joystick van de machine wel toelaten. De jog-knoppen op de joystick en in het systeem zijn ideaal voor het verstellen van de afwerkhoogte.

De taster die op de deuren van de Leveller zitten zorgt ervoor dat de deuren automatisch op maat van het touw blijven.

Alle ventielen worden aangestuurd met Smart Motion. Het systeem zorgt ervoor dat overbodige bewegingen worden voorkomen.
Ook kan je de gain van elke sensor apart instellen.

Al deze functies kunnen bestuurt worden via een 5,7 inch touchscreen. We hebben het principe van een telefoon nagemaakt, dus alles wordt weergegeven in pictogrammen en met zo weinig mogelijk tekst. Dit maakt het een heel stuk overzichtelijker
Onze 2D Smart Motion Besturingssysteem kan ook gekoppeld worden met een 3D systeem
(denk aan Topcon, Leica, Trimble, …)
Deze 3D besturing werkt dan volgens Smart Motion. Ook is het hierbij dan mogelijk om de taster en het 3D systeem tegelijk te gebruiken.
